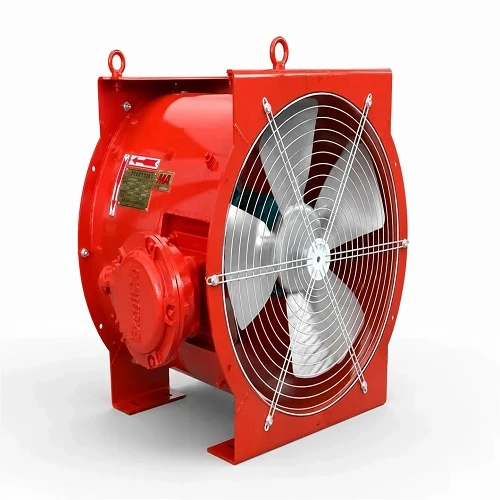

Az ipari magas hőmérsékletű kipufogóventilátor folyamatosan mozgatja a korrozív és forró folyamatgázokat, 250 és 600 fok között. Ez a nagy igénybevételű-ipari környezetre készült centrifugális ventilátorsor hőszigetelt meghajtóelrendezéseket, hőelvezető tengelyeket,{5}}hőelvezető tengelyeket és magas-ötvözetből készült járókerekeket alkalmaz a termikus deformáció és a csapágyhibák elkerülése érdekében. Az egységek közvetlenül integrálhatók az ipari légcsatornákba és a kibocsátáscsökkentő rendszerekbe.

Főbb jellemzők

Hőszigetelési architektúra:A meghosszabbított tengelykialakítás beépített öntött{0}}hűtő járókerekekkel és levegő-hűtőtárcsákkal elszigeteli a hőátadást a hajtóegységtől, védve a csapágyakat a magas környezeti vezetéstől.

Dinamikusan kiegyensúlyozott ötvözet járókerekek:A magas-nikkelből és rozsdamentes acélötvözetekből hegesztett, hátra-hajlított vagy radiális pengeprofilok egyensúlyban tartják a szerkezeti merevséget a hőtágulás hatására bekövetkező aerodinamikai hatékonysággal.

Nehéz{0}}szelvényű szerkezeti ház:Szerkezeti acéllemezekből készült görgős burkolatok folyamatos varrathegesztéssel, külső merevítőkkel megerősítve, hogy ellenálljanak a nagy statikus nyomásnak és a hősokknak.

Nagy teherbírású-csapágyegységek:Független talapzatra szerelt párnablokk gömbgörgős csapágyak, amelyek folyamatos magas hőmérsékletű-hőmérsékletű kiszolgálásra lettek méretezve automatizált, magas hőmérsékletű-zsíreltávolító rendszerekkel.

Közvetlen vagy szíjhajtású konfigurációk:Rugalmas konfigurációs lehetőségek a precíziós-megmunkált ékszíj-hajtások vagy a lézermetrológiával igazított, közvetlen-csatolt motortengelyek használatával.

Műszaki előírások

Paraméter	Standard tartomány / specifikáció
Max. Üzemi hőmérséklet	250 foktól 600 fokig (nagyobb tartományok érhetők el a műszaki áttekintés után)
Légáramlási kapacitás	3000 m3/h és 120 000 m3/h között
Statikus nyomás	Akár 3500 Pa
A járókerék anyagának lehetőségei	SUS304, SUS310S, SUS316L, Inconel 600, Hardox 450 (koptató környezet)
Motor specifikációk	TEFC, IP55 / IP56, H osztályú szigetelés, IE3 / IE4 hatékonyság, 380V–690V / 50Hz–60Hz
Hajtás elrendezése	1., 3. vagy 9. elrendezés (AMCA szabvány definíciók)
Tengelytömítés típusok	Labirintus tömítések, grafit tömítések, szén{0}}gyűrűs tömítések
Gyári tesztelés	Dinamikus kiegyensúlyozás az ISO 1940 G2.5 fokozatnak megfelelően; teljes-sebességű futási teszt

Építési és működési elv

Építési bontás

Ház:6 mm-től 12 mm-ig terjedő szén- vagy rozsdamentes acél lemezekből készül, szerkezeti szögekkel megerősítve. A hozzáférés-ellenőrző ajtók nagy-sűrűségű kerámiaszálas tömítéseket használnak, amelyek 800 fokos dőlésszöggel rendelkeznek.

Rotor szerelvény:A precíziós-hegesztett hátra{1}}ívelt pengék minimalizálják a részecskék felhalmozódását, miközben megőrzik a magas statikus hatékonyságot. A tengelyeket 42CrMo ötvözött acélból kovácsolják, belső hibák szempontjából ultrahangos-teszttel és precíziós-köszörüléssel.

Hűtési elrendezés:A ház fala és a csapágyház közé szerelt másodlagos alumínium hűtőventilátor folyamatos légáramlást generál a csupasz tengelyszakaszon keresztül, és a csapágyzóna hőmérsékletét 70 fok alá csökkenti.

Működési elv

A centrifugális erő axiálisan vezeti be a levegőt a forgó járókerék kerékbe, ahol a lapátok sugárirányban felgyorsítják a gázt a görgőházba. A tekercsház a kinetikus energiát statikus nyomássá alakítja, mielőtt a gázt a kimeneti karimán keresztül kiüríti. A hőtágulást úszó csapágyrögzítések és meghatározott üzemi hőmérsékletekre számított hézagráhagyások kompenzálják.

Alkalmazások

Cement és mész gyártás:Kemence kipufogó, klinkerhűtő szellőztetés és nyers malom kipufogógáz kezelése.

Fémfeldolgozás és kohászat:Hőkezelő kemence evakuálása, izzítóvezeték füstjei és indukciós kemence elszívása{0}}.

Energiatermelés és -égetés:Biomassza kazán huzat, települési szilárd hulladékégető égéstermék-kezelése és zsákos porgyűjtés.

Vegyi és petrolkémiai:Korrozív gőzelszívás, savas köd elszívás és termikus oxidáló húzórendszerek.

Elérhető opciók

Változófrekvenciás meghajtó (VFD) kompatibilitás:Integrált vagy önálló inverteres motorok a légáramlás pontos szabályozásához.

Kopásálló{0}}bevonatok:Volfrám-karbid termikus spray a járókerék lapátjaira porral{0}}terhelt forró gázok kezelésére.

Akusztikus burkolatok:Moduláris szigetelt panelházak, amelyek csökkentik a hangnyomásszintet<85 dB(A) at 1 meter.

Műszercsomagok:Előre telepített rezgéstávadók (IEPE-érzékelők), csapágyhőmérséklet-érzékelők (Pt100) és nyomáskülönbség-csapok.

Öblítő és leeresztő nyílások:Kondenzvíz-leeresztő szelepek és nitrogén-öblítő csatlakozások reaktív gázokat kezelő tengelytömítésekhez.

Gyártás és minőségellenőrzés

A gyártási műveletek egy 15 000 -m²-es létesítményben zajlanak, amely nehéz szerkezeti gyártásra és dinamikus kiegyensúlyozásra van felszerelve.

Vágás és formázás:A CNC plazmavágó asztalok és a 4 görgős lemezhajlító gépek szigorú mérettűréseket tartanak fenn a görgős burkolatokon és a bemeneti kúpokon.

Hegesztési szabványok:Minden szerkezeti és nyomás{0}}tartalmú hegesztést ASME Section IX vagy EN ISO 9606 minősítéssel rendelkező minősített hegesztők végeznek, árnyékolt fémívhegesztési (SMAW) és gázíves fémívhegesztési (GMAW) eljárásokkal.

Roncsolásmentes tesztelés (NDT):A kritikus járókerekes hegesztési varratok festékpenetrációs vizsgálaton (PT) és ultrahangos vizsgálaton (UT) esnek át a szerkezeti integritás ellenőrzésére az összeszerelés előtt.

Kiegyenlítő eszköz:A teljes forgórészegységeket dinamikusan kiegyensúlyozzák a függőleges és vízszintes kemény{0}}csapágyazású kiegyensúlyozó gépeken az ISO 1940 G2.5 fokozatnak megfelelően, minimálisra csökkentve a működési vibrációt.

Minőségellenőrzés:Minden egység 2 órás mechanikus üzemi teszten megy keresztül, amely rögzíti a rezgéseltolódást, a csapágyhőmérséklet emelkedését, a motor áramfelvételét és a légáramlási teljesítményt. Az ISO 9001 minőségirányítási rendszerek szabályozzák az anyagok nyomon követhetőségét és kalibrálását.

GYIK

K: Mekkora a maximális üzemi hőmérséklet, amelyet ez a kipufogóventilátor képes kezelni?

V: A szabványos modellek 350 fokig folyamatosan működnek, míg a SUS310S-t vagy Inconel ötvözeteket használó magas hőmérsékletű{1}}konfigurációk 600 fokig kezelik a folyamat gázáramokat. 600 fokot meghaladó hőmérséklet esetén egyedi mérnöki felülvizsgálat szükséges.

K: Hogyan lehet megakadályozni, hogy a nagy hő károsítsa a motort és a csapágyakat?

V: A hőszigetelés meghosszabbított tengelyelrendezést, öntöttvas hűtőjárókerekeket- és hővédő pajzsokat használ. Ez a kialakítás elválasztja a magas hőmérsékletű görgős házat a meghajtó talapzatától, így a csapágyak működési hőmérsékletét a normál határokon belül tartja anélkül, hogy a legtöbb telepítésnél külső vízhűtésre lenne szükség.

K: Milyen meghajtóelrendezés javasolt a magas hőmérsékletű{0}}alkalmazásokhoz?

V: Az 1. elrendezés (túllógó járókerék merev talapzatra szerelt csapágyakkal a légáramon kívül) alapfelszereltség a magas-hőmérsékletű és részecskekibocsátású{2}}nehéz alkalmazásokhoz. Ez teljesen elszigeteli a csapágyakat a korrozív vagy forró gázoktól.

K: Ezek a ventilátorok képesek kezelni a port vagy részecskéket tartalmazó gázáramot?

V: Igen. A hátrafelé ívelt-vagy radiális pengével és az opcionális kopásálló-hegesztési fedőrétegekkel (például Hardox vagy volfrámkarbid) párosítva ezek a ventilátorok ellenállnak a cementgyárakban, kazánokban és kemence kipufogóiban előforduló részecskék eróziójának.

K: Milyen minőség-ellenőrzési és vizsgálati jelentéseket biztosítanak a szállítás előtt?

V: Minden egységet teljes dokumentációval szállítunk, beleértve az anyagmalom vizsgálati tanúsítványait (MTC), a dinamikus kiegyensúlyozási vizsgálati jelentéseket (ISO 1940, G2.5 fokozat), az NDT vizsgálati jelentéseket, valamint a gyári futási -tesztnaplókat, amelyek lefedik a vibrációt és az áramfelvételt.

K: Milyen információk szükségesek a berendezés árajánlat elkészítéséhez?

V: A megfelelő ventilátor méretéhez és tervezéséhez adja meg a szükséges légáramlási sebességet (m3/h vagy CFM), a teljes statikus nyomást (Pa vagy in.wg), az üzemi gáz hőmérsékletét, a gáz összetételét/sűrűségét, a részecsketerhelést és a rendelkezésre álló elektromos ellátást.

Kérjen árajánlatot és mérnöki forrásokat

Ha a projekthez tervezett ajánlatot, adatlapot vagy mechanikus CAD fájlokat szeretne kapni, küldje el működési paramétereit műszaki értékesítési csapatunknak.

Kötelező paraméterek:Légáramlás, statikus nyomás, gázhőmérséklet és közeg összetétele.
Mérnöki csomag elérése:Az általános elrendezés (GA) CAD-rajzai és a végeselem-elemzés (FEA) peremfeltétel-összefoglalói elérhetők az üzemintegráció és a csőelrendezés áttekintésének támogatására.
Kapcsolatfelvétel és ajánlatkérés:[E-mail / ajánlatkérési űrlap hivatkozás beszúrása]
