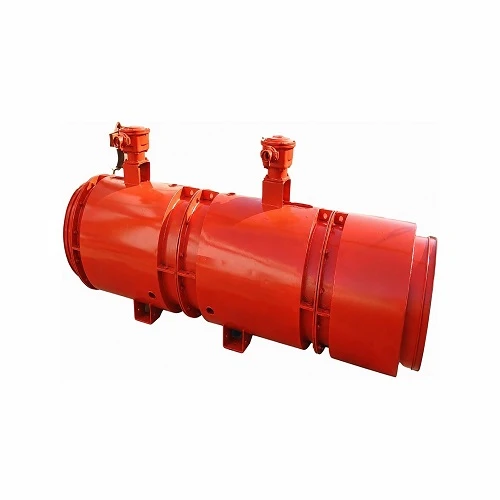

Úgy tervezték, hogy leküzdje a nagy statikus nyomásveszteséget összetett csatornahálózatokban, zsákház szűrőrendszerekben és pneumatikus szállítóvezetékekben. Ez a nagy teherbírású-ipari elszívóventilátor stabil légáramlást tart fenn a súlyos rendszerellenállással szemben. Az egység architektúrája a folyamatos -hegesztett szerkezeti acél burkolatokat számítógépes-kiegyensúlyozott járókerekekkel kombinálja, hogy kiküszöbölje a rezonáns vibrációt, és ellenálljon a gyártóüzemekben előforduló kemény üzemi ciklusoknak.

Főbb jellemzők

Magas statikus nyomás kimenet:A hátrafelé-ívelt és radiális lapátkonfigurációk magas-nyomási együtthatókat generálnak, amelyek szükségesek a légszennyezés-szabályozó berendezésekhez és a ciklonleválasztókhoz.

Merev görgős felépítés:Nehéz-szénacél vagy rozsdamentes acél házak külső szerkezeti bordákkal megerősítve, hogy megakadályozzák a panel elhajlását a csúcsnyomás alatt.

Precíziós forgó egység:Az ISO 1940 Grade 2.5 szabványok szerint dinamikusan kiegyensúlyozott járókerekek a csapágyterhelés és a mechanikai igénybevétel csökkentése érdekében.

Rugalmas hajtási lehetőségek:A közvetlen hajtás (4. elrendezés) és a szíjhajtás (9/12. elrendezés) konfigurációi pontosan illeszkednek a munkapontokhoz, és elszigetelik a motorokat a forró vagy korrozív légáramoktól.

Hővédelmi kapacitás:A meghosszabbított tengelyszerelvények és az öntöttvas{0}}hőhevederek akár 250 °C-os folyamatos légáram hőmérsékletet is elviselnek.

Műszaki előírások

Paraméter	Specifikáció / Tartomány
Levegőmennyiség (CFM / m3/h)	1000-50 000 CFM (1700-85 000 m3/h)
Statikus nyomástartomány	Akár 3500 Pa (14 in. wg)
Járókerék átmérője	315 mm-től 1600 mm-ig
Motor teljesítmény besorolás	1,5 kW-tól 160 kW-ig
Üzemi hőmérséklet	-20 °C és +250 °C között
Lakásanyag opciók	Q235B szénacél, SS304, SS316L, Hardox kopásálló-lemez
Vezetési elrendezések	4. elrendezés (közvetlen), 9/12. elrendezés (szíjhajtás)
Motorvédelmi osztály	IP55 / IP56, IE3 / IE4 hatékonyság, ATEX robbanásbiztos-megfelelőség

Építési és működési elv

A levegő tengelyirányban jut be a precíziós -pörgetett bemeneti kúpon keresztül, és 90 fokkal elfordul a forgó járókerék csatornáiba. A centrifugális gyorsítás kifelé kényszeríti a levegőt, növelve a sebességet és a dinamikus energiát statikus nyomássá alakítva a tekercsházban a kisütés előtt.

Tok gyártása:A tekercsházak lézerrel{0}}vágott lemezacélból készülnek, és folyamatos MIG-hegesztéssel vannak összekötve a nyomásszivárgás megakadályozása érdekében. A bemeneti és kimeneti karimák megfelelnek a szabványos ipari légcsatorna méreteknek.

Tengelyek és csapágyak:A hajtótengelyek kovácsolt 45#-os acélból vagy 42CrMo nagy szakítószilárdságú{2}}ötvözetből készülnek a szigorú mikrométeres tűréshatárig. A forgó szerelvények nagy teherbírású-önbeálló-gömbgörgős csapágyakat használnak, amelyek L10-es élettartama meghaladja a 100 000 órát.

Gyártás és tesztelés:A gyártás CNC szálas{0}}lézervágó központokat és automatizált hegesztőberendezéseket használ a méretmegismételhetőség érdekében. Minden járókerék több-síkú dinamikus kiegyensúlyozáson megy keresztül számítógépes kemény-csapágyazású fúrótornyokon. Kérésre hidrosztatikus nyomásvizsgálat és roncsolásmentes -roncsolásmentes vizsgálat (NDT) szerkezeti hegesztéseken is elérhető.

Alkalmazások

Porgyűjtő rendszerek:Negatív nyomást húz át a fém- és fafeldolgozó üzemekben lévő zsákházakon, patronszűrőkön és ciklongyűjtőkön.

Füst- és gázelszívás:Eltávolítja a korrozív vegyi gőzöket az ipari bevonatsorokból, szennyvíztisztító telepekről és laboratóriumi kipufogócsövekből.

Pneumatikus szállítás:Zárt szállítócsatornákon keresztül szállítja az ömlesztett anyagokat, a műanyag utáncsiszolást, a faforgácsot és a textilszálakat.

Ipari szárítás és kikeményítés:Recirkuláltatja és elszívja a magas{0}}hőmérsékletű levegőt az ipari sütőkben, kemencékben és fémsimító gépsorokban.

Elérhető opciók

Anyagfrissítések:Nedvesített alkatrészek SS304, SS316L, titán vagy gumi{2}}bevonatú acél kivitelben, agresszív vegyi vagy koptatóporos környezetekhez.

Szikraálló{0}}kialakítás:AMCA B típusú konstrukció alumínium bemeneti kúpokkal és réz kopógyűrűkkel az éghető por vagy illékony gázok kezelésére (NFPA 644/652-kompatibilis).

Akusztikus burkolatok:Gyári-időjárásálló-hangcsillapító burkolatok, amelyek 1 méteren 75 dBA-ra csökkentik a működési zajt.

Műszercsomagok:Gyári-előre szerelt változtatható frekvenciájú meghajtók (VFD-k), rezgéssebesség-érzékelők és csapágyhőmérséklet-érzékelők, amelyek helyi csatlakozódobozokhoz vannak csatlakoztatva.

Gyártás és minőség

A gyári műveletek automatizált lemezfeldolgozást és CNC présfékeket alkalmaznak, hogy a görgős ház tűréseit +/-0,5 mm-en belül tartsák. A minőség-ellenőrzési protokollok szigorú ellenőrzési referenciaértékeket írnak elő:

A nyersanyag kémiai összetétele és szakítószilárdsága hiteles malomvizsgálati jelentésekkel igazolt.
Ultrahangos vizsgálat (UT) és mágneses részecskevizsgálat (MT) kritikus hajtótengelyeken és szerkezeti hegesztéseken.
Két-órás teljes-terheléses futási teszt, amely az üzemi áramfelvételt, a rezgési sebességet (mm/s) és a csapágyház hőstabilitását méri a rekeszbe helyezés előtt.

GYIK

K: Hogyan válasszam ki a megfelelő ventilátorméretet változó statikus nyomású csatornahálózathoz?

V: Adja meg a szükséges térfogatáramot (CFM vagy m3/h) és a rendszer teljes számított ellenállását (statikus nyomás Pa-ban vagy in.wg-ban) szabványos levegősűrűség mellett. Mérnökeink kiválasztó szoftvert futtatnak a hitelesített ventilátorteljesítmény-görbék alapján, hogy meghatározzák a megfelelő járókerékméretet, fordulatszámot és a motor kilowatt teljesítményét a motor túlterhelésének kockázata nélkül.

K: Melyek az elsődleges működési különbségek a közvetlen hajtás és a szíjhajtás konfigurációi között?

V: A közvetlen hajtás (4. elrendezés) a járókereket közvetlenül a motor tengelyére rögzíti, csökkentve a karbantartási pontokat és kiküszöbölve a mechanikai csúszási veszteségeket. A szíjhajtás (9/12. elrendezés) tárcsákat és ékszíjakat használ-, hogy lehetővé tegye a sebesség-helyi beállítását, és elszigeteli a motor meghajtót a megnövekedett légáram hőmérséklettől.

K: Ezek a ventilátorok minősíthetők veszélyes vagy robbanásveszélyes besorolású légkörre?

V: Igen. Az egységek konfigurálhatók robbanásbiztos-motorokkal (ATEX vagy I/II. osztály, 1/2. osztály) a szikraálló-levegőáram-komponensek mellett, hogy kiküszöböljék a mechanikai súrlódásos szikrákat robbanásveszélyes por- vagy gőzkörnyezetben.

K: Mennyi a szabványos gyártási idő az egyéni -megtervezett ventilátorkonfigurációkhoz?

V: A szabványos szénacél modelleket 3-4 héten belül szállítják. Egyedi kohászat, speciális bevonatok vagy módosított szerkezeti lábnyomok 6–8 hetet igényelnek, beleértve a mérnöki rajz le-kijelölését és a kiegyensúlyozás ellenőrzését.

K: Hogyan szabályozható a vibráció folyamatos magas{0}}fordulatszámú ipari üzem közben?

V: A rezgést a forgó egység ISO 2.5 fokozatú precíziós dinamikus kiegyensúlyozása, a merev szerkezeti házmerevítők és a megmunkált acél talapzatokra szerelt, nagy teherbírású-öntött-vas párna csapágyak csökkentik.

K: Milyen dokumentációt tartalmaz a szállítási csomag?

V: Minden szállítmány tartalmaz egy teljes műszaki adatcsomagot, amely hitelesített teljesítménygörbéket, szerelési és karbantartási kézikönyveket, motorspecifikációs lapokat, dinamikus kiegyensúlyozási vizsgálati jelentéseket és malomvizsgálati tanúsítványokat tartalmaz az elsődleges szerkezeti fémekhez.

Kérjen árajánlatot

Tervezett ajánlat és hivatalos árajánlat fogadásához adja meg a következő működési paramétereket:

Szükséges légáramlási mennyiség (CFM / m3/h)
Teljes statikus nyomás (Pa / in.wg)
A légáram hőmérséklete és összetétele (porterhelés, nedvesség, korrozív gázok)
Áramellátási előírások (feszültség / fázis / frekvencia / veszélyes hely minősítése)
