Füst- és füstelvezető ventilátorok

Termék áttekintése

Nagy teherbírású kipufogóegységek Ipari folyamatok szellőztetéséhez és életbiztonsági-rendszerekhez tervezték, amelyek folyamatos működést igényelnek komoly statikus nyomásterhelés mellett. A szabványos konfigurációk akár 300 °C-os üzemi hőmérsékletet is kezelnek 2 órán át füstmentesítési vészhelyzetekben, közvetlen -hajtás- vagy szíjhajtású-szerelvényeket használva, amelyeket nehéz-nagyságú hegesztett acél vagy korrózióálló{10}}polimer bevonatok tartalmaznak.

Nagy teljesítményű füstelvezető ventilátor
A nagy teljesítményű-füst elszívó ventilátorok kritikus élettartamú-szellőztető eszközökként szolgálnak infrastruktúra, ipari létesítmények és kereskedelmi épületek számára.
Több
Ipari füstelvezető ventilátor
Az ipari füstelvezető ventilátor egy olyan mechanikus szellőztető rendszer, amelyet arra terveztek, hogy fenntartsa a füstmentes menekülési útvonalat-, és megakadályozza a hőfelhalmozódást...
Több
Magas hőmérsékletű füstelvezető ventilátor
Vészhelyzeti füstelszívásra és magas{0}}hőmérsékletű hőelvezetésre tervezték kereskedelmi, ipari és infrastrukturális létesítményekben.
Több
Füst elszívó ventilátor
Nagy teherbírású-mechanikus szellőztető egység, amely mérgező füstöt, forró gázokat és hőt távolít el a kereskedelmi és ipari létesítményekből tűzvészhelyzetben.
Több
Hegesztési füst elszívó ventilátor
Az ipari hegesztési füstelvezető ventilátor nagy-statikus-nyomású levegőmozgást biztosít a mérgező részecskék, nehézfém-oxidok, valamint az árnyékolt fémíves, MIG és AWI hegesztési folyamatok...
Több
Ipari füstelvezető ventilátor
Az ipari füstelszívó ventilátort a korrozív gőzök, mérgező gázok és nehéz részecskekibocsátás folyamatos elszívására tervezték igényes folyamatkörnyezetekben.
Több

Főbb jellemzők

01/

Magas{0}}hőmérsékletű szerkezeti integritás:A hegesztett szén- vagy rozsdamentes acél házak megtartják a szerkezeti méretstabilitást termikus vetemedés nélkül 400 °C-ig terjedő, tartós gázáramban.

02/

Rezgés{0}}Elszigetelt meghajtószerelvény:Precíziós, dinamikusan kiegyensúlyozott járókerekek (ISO 1940, G2.5 fokozat), amelyek nagy teherbírású párnablokk-csapágyakra vannak felszerelve, minimalizálják a mechanikai vibrációt a változó frekvenciájú hajtás (VFD) működési tartományaiban.

03/

Korrózióálló{0}}nedves szakaszok:Belső légáramú felületek több-rétegű epoxi porbevonattal, fúziós-kötésű epoxi bélésekkel vagy szilárd, 316-os fokozatú rozsdamentes acél szerkezettel védett vegyi üzemi környezetekhez.

04/

Robbanásbiztos-konfigurációk:Elérhető szikraálló-levegőáramú szerkezettel (AMCA Type B/C) és Division 1 vagy Division 2 robbanásbiztos motorral a veszélyes besorolású helyekre.

Műszaki előírások

Paraméter	Standard tartomány / specifikáció
Légáramlási kapacitás (Q)	1 000 - 120 000 CFM (1 700 - 204 000 m3/h)
Statikus nyomás (Delta Ps)	Akár 3500 Pa (14 in. wg)
Üzemi hőmérséklet	-20 °C és 300 °C között (folyamatos); akár 400 °C / 2 óra (vészhelyzeti füst)
Járókerék anyaga	Q235 szénacél, 304/316 rozsdamentes acél, alumíniumöntvény
Házvastagság	4 mm-től 12 mm-ig terjedő nehéz -szelvényű szerkezeti lemez
Motor teljesítmény	0,75 kW - 250 kW (IE3/IE4 hatékonysági besorolások elérhetők)
Elektromos védelem	IP55 / IP56; Robbanásbiztos-Ex d IIB T4 / Class I, Div. 1

Építési és működési elv

A ventilátor centrifugális, hátrafelé ívelt-vagy radiális lapátgeometriát alkalmaz, amely a mechanikai forgási energiát statikus nyomássá és sebességgé alakítja.

Ház

A folyamatosan hegesztett görgős házak kiküszöbölik a levegő szivárgását, melegen hengerelt szénacél lemezekből készülnek, amelyek szögletes bordákkal vannak megerősítve, hogy ellenálljanak a csatornarendszer nagy ellenállásának.

Járókerék

A hátra-döntött, nem-túlterhelést okozó lapátok csökkentik a motor teljesítményfelvételét a rendszerellenállás csökkenésével, megakadályozva a motor termikus túlterhelését, ha a csatornaajtók nyitva vannak.

Tengely és csapágyak

Precíziós-megmunkálású 42CrMo ötvözött acél tengelyek önbeálló-gömbgörgős csapágyakkal, amelyek minimális L10-es csapágy élettartama 100 000 óra.

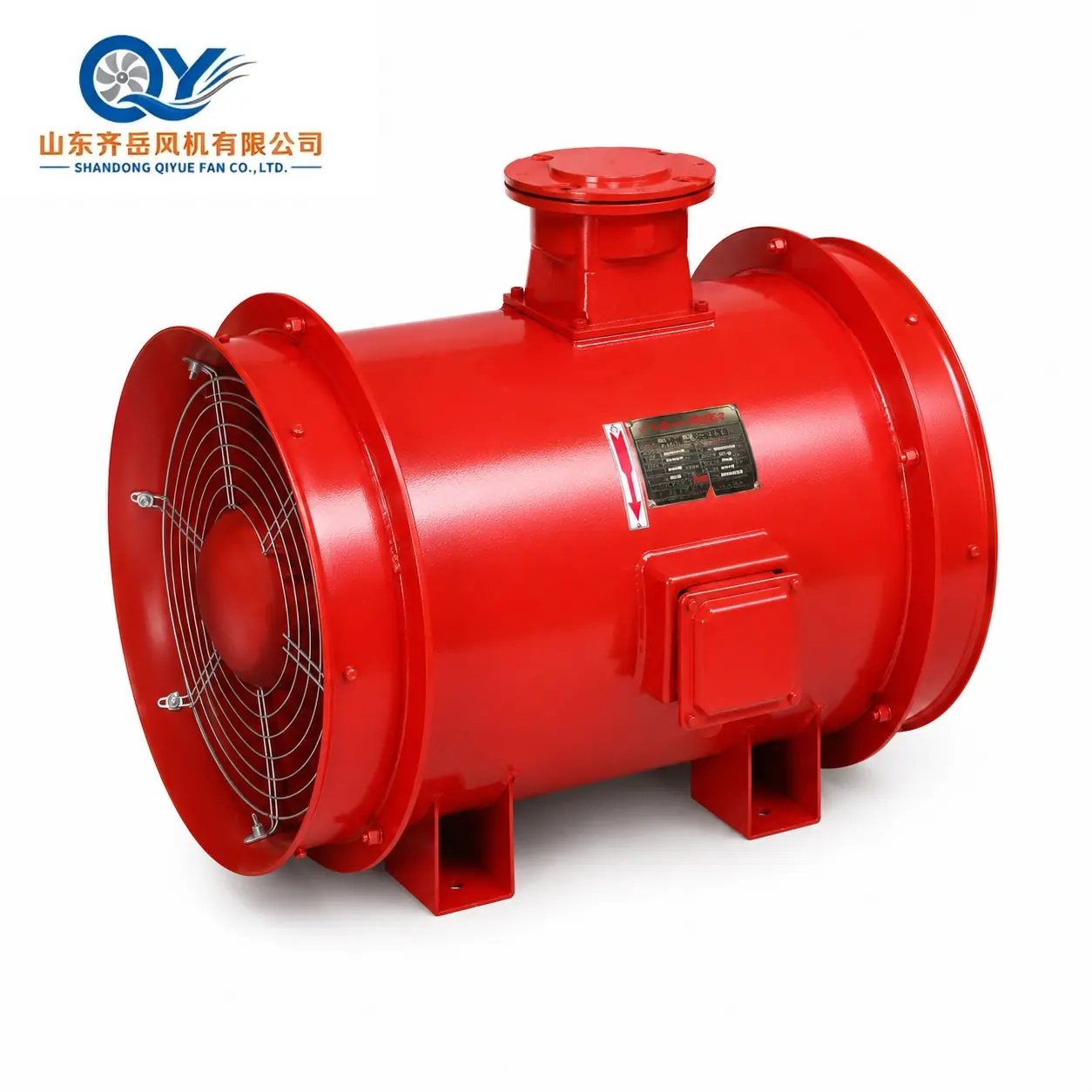

FK / FKD Metal Mine Local Ventilation Fans

Alkalmazások

Fémgyártás és hegesztés:A hegesztési füst, a hat vegyértékű króm és a csiszolópor forrás befogása és általános növényi elszívása.

Vegyi és gyógyszerészeti feldolgozás:Savködök, oldószergőzök és korrozív folyamatgázok elszívása, amelyek zárt légáramlatot igényelnek.

Kereskedelmi konyha szellőzése:Magas{0}}hőmérsékletű zsír-gőzök és füst eltávolítása a kereskedelmi forgalomban lévő főzősorokról.

Életbiztonság és infrastruktúra:Lépcsőházak túlnyomásos és vészhelyzeti füstelvezető rendszerei tranzitalagutakban,{0}}magas épületekben és ipari komplexumokban.

Elérhető opciók

Vezetési elrendezések:4. elrendezés (közvetlen hajtás, motor a keréken), 9. elrendezés (szíjhajtás oldalsó alapra szerelt motorral) és 1. elrendezés (szíjhajtás független talapzattal).

Tengelytömítések:Tengelyhűtő kerekek a magas{0}}hőmérsékletű kiszolgáláshoz; labirintus tömítések és PTFE tömszelence gáz-tömör tengelytömítések veszélyes vegyi gőzökhöz.

Airstream bevonatok:Halar (ECTFE) bevonatok, gumi bélések és saválló{0}} kerámia fedőbevonatok az agresszív vegyszerállóság érdekében.

Kiegészítők:Rugalmas bemeneti/kimeneti csatlakozók, kiegészítő karimák, madárhálók, leeresztő dugók, ellenőrző ajtók és rezgésérzékelő szerelőpárnák.

Gyártás és minőségellenőrzés

A gyártási folyamatok CNC lézervágást, automatizált plazmahegesztést és dinamikus kiegyensúlyozó tesztberendezéseket alkalmaznak a szigorú méretmegismételhetőség és mechanikai megbízhatóság biztosítása érdekében.

Lemezvágás és formázás

A Trumpf CNC szálas lézerek szűk tűrésekre (+/- 0.1 mm) vágják a házlemezeket, majd automata hidraulikus présfékek a precíz görgős formázás érdekében.

Hegesztési szabványok

Minden szerkezeti és nyomástartó hegesztést AWS/EN tanúsítvánnyal rendelkező hegesztők végeznek MIG/TIG eljárásokkal, szemrevételezéssel és kérésre festékbehatoló anyaggal végzett roncsolásmentes vizsgálaton (NDT)-.

Dinamikus kiegyensúlyozás

Minden elkészült forgó egység két{0}}síkú elektronikus dinamikus kiegyensúlyozáson esik át a Schenck kiegyensúlyozó gépeken, hogy a maradék kiegyensúlyozatlanságot az ISO 1940 Grade G2.5 küszöbértékek alá csökkentse a ház végső összeszerelése előtt.

Teljesítményteszt

Az elkészült ventilátorszerelvényeket beépített próbapadon tesztelik{0}}, hogy rögzítsék az üzemi áramerősséget, a rezgési sebességspektrumokat és a csapágyak üzemi hőmérsékletét.

Megfelelőségi szabványok

Az egységeket az AMCA 210 (Légteljesítmény) és AMCA 300 (Hangteljesítmény) tesztszabványoknak megfelelően tervezték, és az elektromos motorok megfelelnek az IEC, NEMA és ATEX/UL veszélyes helyekre vonatkozó előírásoknak.

GYIK

K: Mi a maximális folyamatos üzemi hőmérséklet a szabványos modelleknél?

V: A szabványos konfigurációk 80 °C-ig folyamatosan működnek. A magas-hőmérsékletű modellek hőzáró tengelyekkel és hűtő járókerekekkel akár 300 °C-os folyamatos gázáramot is képesek kezelni, a vészhelyzeti füstmodellek pedig 2 órán keresztül ellenállnak a 400 °C-nak.

K: Hogyan akadályozza meg a korróziót a vegyi savködök kiszívásakor?

V: A korrozív anyagok hatásának kitett légáramok szilárd, 316-os fokozatú rozsdamentes acél vagy szénacél házakat használnak, amelyeket égetett Halar (ECTFE) vagy fúziós -kötésű epoxi bélés véd, és tengelytömítésekkel párosulnak, hogy megakadályozzák a gáz bevándorlását a csapágyházba.

K: Ezek a ventilátorok veszélyes vagy robbanásveszélyes környezetben való használatra készültek?

V: Igen. A besorolt helyekre szánt egységek szikraálló -B típusú AMCA légáramú konstrukciót tartalmaznak (alumínium vagy bronz bemeneti kúpok), ATEX-tanúsítvánnyal vagy UL-listás-robbanásbiztos motorokkal (I. osztály, 1. osztály vagy 2. osztály).

K: Milyen meghajtási elrendezés javasolt a magas hőmérsékletű{0}} füstelvezetéshez?

V: A 4. elrendezés (közvetlen hajtás) alapfelszereltség a magas hőmérsékletű- füstelszíváshoz, hogy kiküszöbölje a szíj megcsúszását vagy meghibásodását hőterhelés hatására. A 9-es elrendezést (szíjhajtás, a motor leválasztva a levegőáramtól) akkor alkalmazzák, ha a motor környezeti hőmérsékletét 40 °C alatt kell tartani.

K: Milyen dokumentumokat mellékelnek az egyes szállítmányokhoz?

V: Minden megrendelés tartalmaz hitelesített méretvázlatos (GA) rajzokat, elektromos kapcsolási rajzokat, dinamikus kiegyensúlyozási vizsgálati jelentéseket, anyagvizsgálati jelentéseket (MTR-ek) a nyomás alatti alkatrészekről, valamint alkatrészlistákat tartalmazó üzemeltetési/karbantartási kézikönyveket.

K: Mi az egyedi tervezésű kipufogóventilátorok jellemző átfutási ideje?

V: A szabványos konfigurációkat 3-4 héten belül szállítjuk. A speciális bevonatokat, egyedi motorfeszültségeket vagy speciális karimás fúrási mintákat igénylő egységek-rendelésére tervezett-a nyersanyag-tanúsítási követelményektől függően általában 6-8 hetet vesz igénybe.

Kérjen árajánlatot

Ha hivatalos árajánlatot szeretne kapni részletes teljesítménygörbékkel, CAD-modellekkel és fuvarbecslésekkel, adja meg a következő paramétereket mérnöki csapatunknak:
Szükséges légmennyiség (CFM vagy m3/h) és statikus nyomás (Delta P)
A gázáram hőmérséklete és kémiai összetétele
A légcsatorna csatlakozási méretei és tájolása (kisülési helyzet)
Elektromos tápegység specifikációi (feszültség/frekvencia/fázis)
Szükséges tartozékok és veszélyes helyek besorolása

Bőséges tapasztalattal mi vagyunk az egyik legmegbízhatóbb füst- és füstelvezető ventilátor gyártó és beszállító Kínában. Nyugodtan nagykereskedjen Kínában gyártott kiváló minőségű füst- és füstelvezető ventilátorokat itt, gyárunkból. Egyedi megrendeléseket is elfogadunk.
