DWT{0}}Ⅱ sorozat / Centrifugális tetőszellőztetés

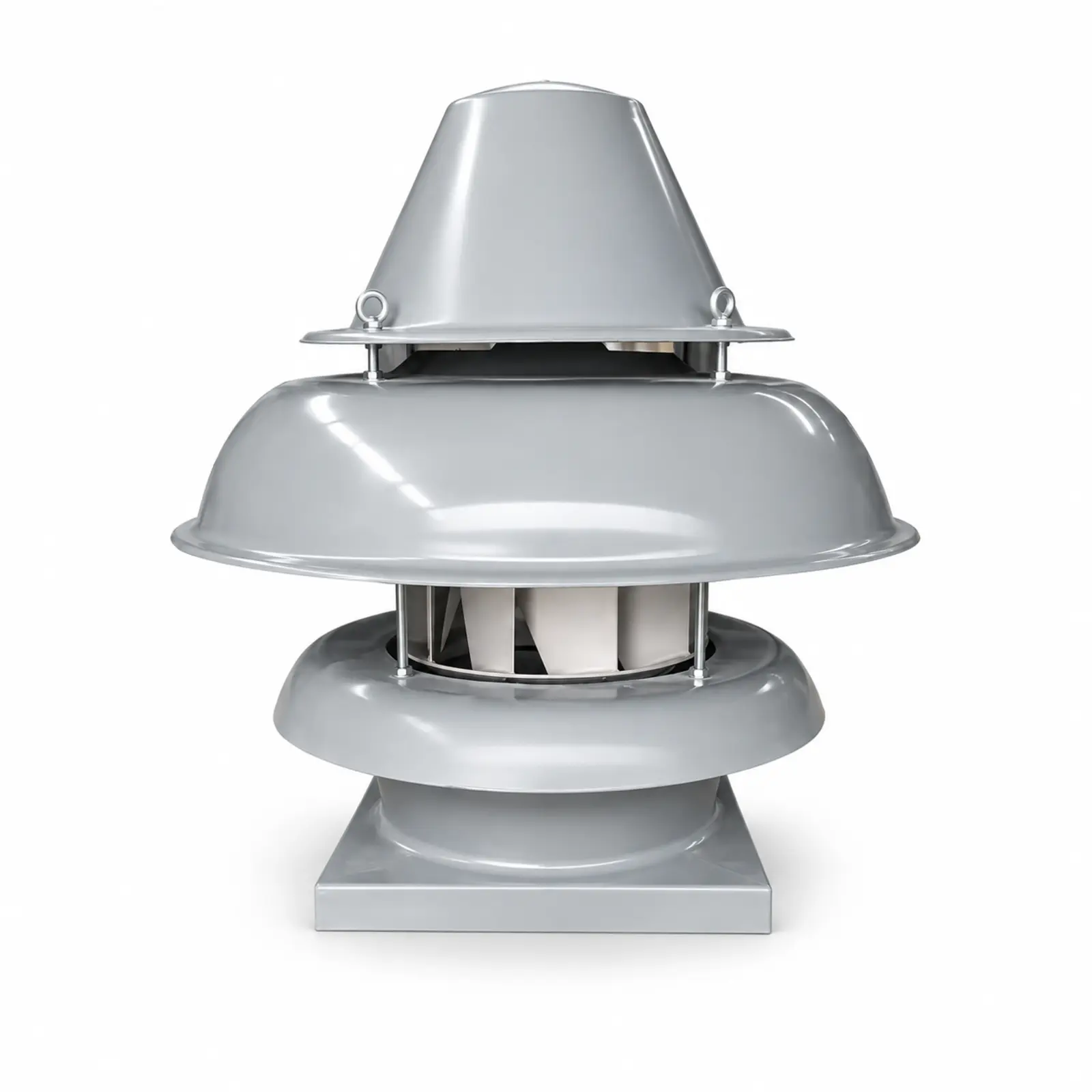

DWT-Ⅱ Centrifugális tetőkipufogó ventilátor
Centrifugális tetőelszívó ventilátor tetőtéri szellőzőrendszerekhez, amelyek nagyobb nyomást igényelnek, mint az axiális tetőventilátorok. Alkalmas gyárakhoz, műhelyekhez, berendezési épületekhez és csőtetős elszívórendszerekhez mérsékelt légáramlással és nagyobb rendszerellenállással.
Nem. 3–10 878–31,436 m³/h 122–1072 Pa
LÉGFOLYAM
878–31,436 m³/h
ÖSSZNYOMÁS
122–1072 Pa
MOTOR TELJESÍTMÉNY
0,55–7,5 kW
ZAJ
72 dB(A) vagy annál kisebb
DWT-Ⅱ sorozat
Műszaki index
01Áttekintés 02Építés 03Teljesítmény 04Méretek 05Körülmények 06Alkalmazások 07Kiválasztás 08Opciók 09Erőforrás 10GYIK
Gyors tények
Centrifugális tetőventilátor
Nem. 3–10
300-1000 mm
Magasabb nyomás
Tető kipufogó
Nem. 3–10
300-1000 mm
Magasabb nyomás
Tető kipufogó
01 / Mérnöki áttekintés
Magasabb-nyomású tetőtéri kipufogórendszer centrifugális járókerékkel
A DWT-Ⅱ centrifugális járókereket használ, és olyan tetőtéri szellőzőrendszerekhez készült, amelyek nagyobb nyomást igényelnek, mint a hagyományos axiális tetőventilátor. A sorozat kilenc ventilátorméretet tartalmaz a névleges járókerék-átmérők alapján, körülbelül 300 mm és 1000 mm között.
Működési tartománya alkalmassá teszi a tetőelvezető rendszerekhez, amelyek további ellenállást jelentenek a csatornák, zsaluk, csappantyúk és egyéb szellőzőelemek miatt.
DWT-Ⅱ=Centrifugális/magasabb nyomás
Ha nagyobb légáramlást szeretne kisebb nyomással és közvetlenebb a tetőszellőztetéssel, hasonlítsa össze a DWT{0}}Ⅰ axiális tetőventilátort.
02 / Építés
Centrifugális tetőventilátor szerelvény
01
Járókerék
Centrifugális járókerék nagyobb{0}}nyomású tetőtéri szellőztetéshez.
02
Motor
A motor a ventilátor méretének, működési pontjának és elektromos követelményeinek megfelelően van kiválasztva.
03
Időjárás Hood
Az üvegszálas burkolat megvédi a tetőventilátor szerelvényt a közvetlen kültéri expozíciótól.
04
Ventilátorház
A ventilátorház, a bemeneti kollektor és a motor{0}}tartószerkezete alkotja a fő tetőszerkezetet.
03 / Teljesítményadatok
DWT-Ⅱ Referenciateljesítmény
Minden ventilátorméret több légáramlási és nyomási működési pontot biztosít. Válassza ki a modellt a kívánt munkapont szerint, ne csak a ventilátor átmérője szerint.
MÉRET
FORDULAT
LÉGÁRAMLÁS m³/h
NYOMÁS Pa
MOTOR
TELJESÍTMÉNY kW
ZAJ
SÚLY kg
No.3
1450
878
220
Y801-4
0.55
57-nél kisebb vagy egyenlő
88
925
210
1,059
188
1,130
167
1,253
122
No.3.5
1450
1,395
299
Y802-4
0.75
59-nél kisebb vagy egyenlő
95
1,470
285
1,682
256
1,794
227
1,990
166
4. sz
1450
1,887
412
Y90S-4
1.1
62-nél kisebb vagy egyenlő
115
2,083
391
2,194
372
2,510
334
2,677
298
No.4.5
1450
2,966
495
Y90L-4
1.5
63-nál kisebb vagy egyenlő
154
3,124
471
3,574
423
3,812
376
4,514
231
No.5
1450
4,068
615
Y100L1-4
2.2
64-nél kisebb vagy egyenlő
195
4,285
582
4,903
522
5,438
485
6,113
378
6. sz
960
5,024
385
Y100L-6
1.5
65-nél kisebb vagy egyenlő
234
5,512
367
6,120
330
6,782
293
7,338
223
No.7
960
8,015
548
Y132S-6
3.0
68-nál kisebb vagy egyenlő
292
8,804
499
9,827
448
10,836
398
11,925
371
8. sz
960
12,563
721
Y132M2-6
5.5
70-nél kisebb vagy egyenlő
374
13,565
686
14,517
654
15,824
587
16,708
521
No.10
720
22,150
1,072
Y160L-8
7.5
72-nél kisebb vagy egyenlő
396
23,298
1,020
26,573
916
28,395
813
31,436
702
A közzétett katalógusértékek referencia-működési pontok. A végső választást meg kell erősíteni a tényleges légáramlás, a rendszer ellenállása, a légkondicionálás, a tetőbeépítés és az elektromos követelmények alapján.
04 / Beépítési méretek
Tetőventilátor körvonala és beépítési méretei
Hasonlítsa össze a vázlatrajzot és a mérettáblázatot a tetőnyílás, a támasztószegély és a rendelkezésre álló beépítési hely ellenőrzésekor.
Rajz referencia:D1=bemeneti / alap referenciaátmérő; D2=ventilátor teljes átmérője; H=teljes magasság; H1=rögzítési-alapmagasság; A=tetőalap nyitásának referencia mérete.
MÉRET
D1
D2
H
H1
A
No.3
Ø310
Ø690
700
80
430
No.3.5
Ø360
Ø800
720
80
480
4. sz
Ø410
Ø920
930
80
520
No.4.5
Ø460
Ø920
940
80
570
No.5
Ø510
Ø1000
980
80
640
6. sz
Ø610
Ø1200
1070
80
820
No.7
Ø710
Ø1460
1290
80
910
8. sz
Ø810
Ø1610
1370
80
1050
No.10
Ø1010
Ø1840
1560
80
1300
Méretek mm-ben. A tetőszegély építése vagy a tetőnyílás levágása előtt erősítse meg a kiválasztott ventilátort és a végleges beépítési rajzot.
05 / Üzemeltetési feltételek
A választás előtt ellenőrizze a légkondicionálást
Hőmérséklet
A katalógus referencia működési tartománya: -20 foktól +40 fokig .
Relatív páratartalom
Kevesebb, mint 90% a katalógus referenciakörülményei között.
Szabványos verzió
Nem-korrozív, nem-gyúlékony és nem-robbanásveszélyes gázokhoz, amelyek portartalma nem haladja meg a 100 mg/m³-t.
Robbanásbiztos-verzió
A robbanásbiztos-konfiguráció felülvizsgálható a megfelelő, nem-korrozív környezetek számára, amelyek gyúlékony vagy robbanásveszélyes gázokat tartalmaznak.
Korrózióálló{0}}verzió
Az anyagkonfiguráció felülvizsgálható a korrozív gázkörnyezetek szempontjából.
Referencia elektromos ellátás
Három-fázisú 380 V / 50 Hz katalóguskonfiguráció. Az export-projekt feszültsége és frekvenciája külön áttekinthető.
06 / Alkalmazási illeszkedés
Ahol a DWT-Ⅱ jobban illeszkedik, mint az axiális tetőventilátor
Gyári műhelyek
Tetőtéri kipufogórendszer, ahol a légcsatorna, csappantyú vagy zsalugáter ellenállása további nyomást igényel.
Ipari épületek
Mechanikus tetőszellőztetés termelő és közüzemi épületekhez.
Elektromos létesítmények
Mérsékelt légáramlást és nagyobb nyomást igénylő tetőelszívó alkalmazások.
Csatornázott tetőkipufogó
Olyan rendszerek, ahol az ellenállás túl nagy az alacsony{0}}nyomású axiális tetőventilátorhoz.
07 / Kiválasztás előtt
A DWT{0}}Ⅱ kiválasztásához szükséges információk
01
Légáramlás
Szükséges kipufogó vagy betáplálási mennyiség.
02
Nyomás
Szükséges össznyomás vagy ismert tető{0}}rendszerellenállás.
03
Tetőnyílás
Meglévő nyílás és elérhető szegélyméretek.
04
Légkondicionáló
Hőmérséklet, páratartalom, por és korrozív vagy veszélyes alkatrészek.
05
Zajkövetelmény
A projekt hangkorlátja vagy a közelben elfoglalt -helyigény.
06
Elektromos
Feszültség-, frekvencia-, fázis- és szabályozási követelmények.
Nyomás nem elérhető?
Küldje el a tetőnyílást, a csővezetéket, a zsalukat, a csappantyúkat és a rendelkezésre álló épületrajzokat.Olvassa el a műszaki útmutatót →
08 / Vezérlési és konfigurációs lehetőségek
Igazítsa a tetőventilátort a működési követelményekhez
Két-sebességes motor
Akkor jöhet számításba, ha két fix működési sebességre van szükség.
Változó frekvencia
Változó{0}}frekvenciás működés konfigurálható a megfelelő motorokhoz. A katalógus útmutatója 25–50 Hz-es frekvencia beállítási tartományt javasol.
Légáramlás szabályozása
A projektkövetelményeknek megfelelően kézi vagy elektromos szabályozó eszközök jöhetnek szóba.
Tetőzsaluk
A tetőkivezető zsaluk elrendezése a beépítési követelményeknek megfelelően felülvizsgálható.
09 / Műszaki referenciák
Kapcsolódó mérnöki útmutatók
LEVEGŐÁRAMLÁS ÉS NYOMÁS
Ipari ventilátor légáramlás és nyomás magyarázata →STATIKUS NYOMÁS
Mit kell küldeni, ha a statikus nyomás ismeretlen →VENTILÁTOR VÁLASZTÁS
Ipari ventilátorválasztó központ →Termék útvonala
DWT-Ⅰ vagy DWT-Ⅱ?
DWT-Ⅰ Alacsony-Zaj axiális tetőkipufogó ventilátor
Nagyobb légáramlás és alacsonyabb nyomás a közvetlenebb tetőszellőzés érdekében.
DWT-Ⅱ
Centrifugális tetőventilátor a nagyobb-nyomású és nagyobb-ellenállású tetőelszívó rendszerekhez.
Centrifugális ventilátorok
Böngésszen a többi ipari centrifugális ventilátor konfiguráció között.
10 / GYIK
DWT-Ⅱ Centrifugális tetőventilátorra vonatkozó kérdések
Mire használható a DWT{0}}Ⅱ tetőventilátor?
A DWT-Ⅱ olyan tetőtéri szellőzőrendszerekhez készült, amelyek mérsékelt légáramlást és nagyobb nyomást igényelnek, mint egy alacsony-nyomású axiális tetőventilátor.
Mi a különbség a DWT-Ⅰ és a DWT-Ⅱ között?
A DWT-Ⅰ axiális-áramlási elrendezést alkalmaz nagy légáramlás és viszonylag alacsony nyomás érdekében. A DWT-Ⅱ centrifugális járókereket használ a nagyobb-nyomású tetőszellőzéshez.
Mi a DWT{0}}Ⅱ légáramlási tartomány?
A részletes katalógus teljesítménytáblázata körülbelül 878-31 436 m³/h-t fed le.
Milyen nyomást tud biztosítani a DWT{0}}Ⅱ?
A közzétett működési pontok körülbelül 122-1072 Pa-t fednek le, a ventilátor méretétől és a légáramlástól függően.
Használhatja a DWT-Ⅱ változó-frekvenciavezérlést?
Változó{0}}frekvenciás működés konfigurálható a megfelelő motorokhoz. A katalógus 25-50 Hz frekvencia beállítási tartományt ajánl.
Milyen telepítési információk szükségesek?
Adja meg a tetőnyílást, a járdaszegély méreteit, a rendelkezésre álló beépítési helyet, a légáramlást, a nyomást és az épület- vagy csatornarajzokat, ahol rendelkezésre állnak.
A motor más feszültségre és frekvenciára is ellátható?
A katalógus három{0}}fázisú, 380 V / 50 Hz-et használ szabvány referenciaként. Alternatív feszültség- és frekvenciakövetelmények felülvizsgálhatók az exportprojekteknél.
