Hasonlítsa össze a centrifugális ventilátor irányait a kemence elszívásánál, a kemence szellőztetésénél, a kazán füstgázánál és a termikus-folyamatból meleg{1}}gáz kezelésénél. A végső konfigurációt a folyamatos hőmérséklet, a csúcshőmérséklet, a légáramlás, a nyomás, a gázösszetétel, a por állapota és a telepítés elrendezése alapján tekintik át.
A hőmérséklet csak a kiindulási pont
Magas{0}}hőmérsékletű ventilátor nem választható ki pusztán a hőmérsékleti adatból. Ugyanaz a bemeneti hőmérséklet eltérő anyagokat, tengelyelrendezést, csapágyvédelmi és hűtési intézkedéseket igényelhet a gázösszetételtől, a portól, a nedvességtől, az üzemidőtől és a teljes ellenállási útvonaltól függően.
Folyamatos hőmérséklet
Állítsa be a normál gázhőmérsékletet a ventilátor bemeneténél tartós működés közben.
Csúcshőmérséklet
Erősítse meg a legmagasabb rövid távú-hőmérsékletet, valamint a várható időtartamot és gyakoriságot.
Gáz és por állapot
Tekintse át az oxigént, a nedvességet, a korrozív összetevőket, a porkoncentrációt és a részecskék keménységét.
Szerkezet és elrendezés
Ellenőrizze a hajtás típusát, a motor helyzetét, a hűtést, a szigetelést, a forgást, a kimenetet és az alapot.

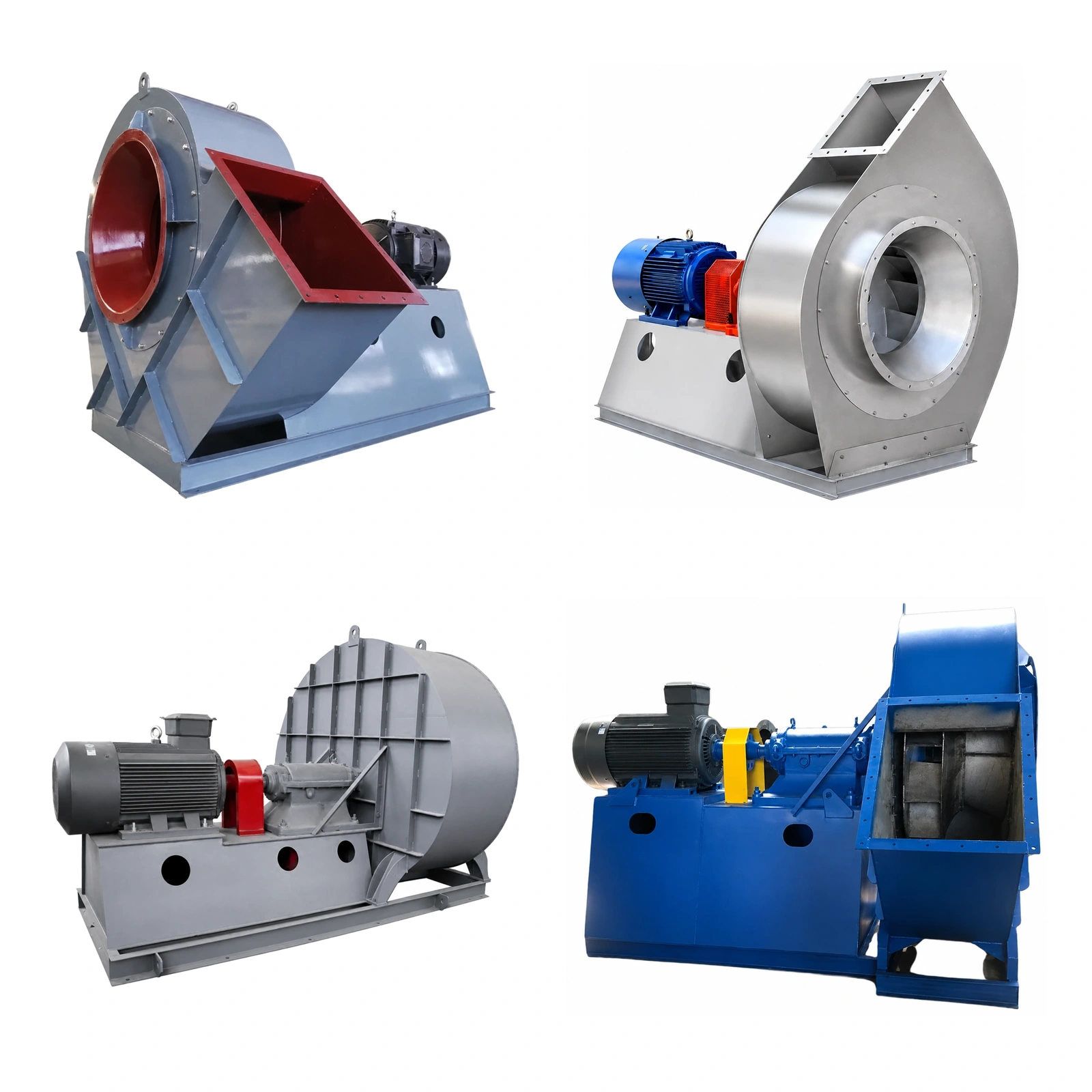

Útmutató a magas hőmérsékletű ventilátorokhoz
Ezek a sorozatok előzetes termékleírásokat adnak kazán-, kemence-, kemence- és meleg{0}}gázprojektekhez. A végső hőmérsékleti képességüket az anyag, a hűtés és az üzemállapot{2}}felülvizsgálata alapján kell megerősíteni.
Y5-47 Kazán azonosító ventilátor
A kazán füstgázához, termikus-elvezetéséhez és rendszeres meleg-gáz okozta-huzathoz.
Referencia irány:A normál hőmérsékleti üzem a bemeneti állapot-feltételének megerősítése után 250 fokig terjedhet.
Y8-39 / Y9-38 ID ventilátor
Hosszabb csatornázású vagy nagyobb rendszerellenállású kazán-, kemence- és kemence-elszívó útvonalakhoz.
Referencia irány:hőmérséklet-orientált konfiguráció akár 250 fokig megerősített feltételek mellett.
G/Y4-73 Kazánventilátor
Szélesebb kazánventilátor-irány közepes és nagy rendszerekhez, amelyek nagyobb légáramlási kapacitást igényelnek.
Konfigurációs megjegyzés:forró-gáz használatához indukált-vázlatszerep, anyag- és hőmérséklet-ellenőrzés szükséges.
GY6-51 Kazán-huzatventilátor
Nagy kazános és fluidágyas{0}}huzatú rendszerekhez, amelyek széles légáramlást és nyomást igényelnek.
Referencia tartomány:11 000–667 000 m³/h · 1 859–10 980 Pa.
Folyamatos hőmérséklet vs csúcshőmérséklet
Ez a két hőmérséklet eltérően hat a ventilátorra. Mind az értékeket, mind az időtartamot és az előfordulási gyakoriságot szerepeltetni kell az ajánlatkérőben.
Folyamatos hőmérséklet
A tartós bemeneti hőmérséklet határozza meg a járókerék, a tengely, a ház, a csapágyak, a tömítések és a közeli motoralkatrészek hosszú-hőterhelését.
Ellenőrizze a normál értéket, a napi üzemórákat, az éves terhelést és azt, hogy a hőmérséklet változik-e a termelési terhelés függvényében.
Csúcshőmérséklet
A maximális rövid távú{0}}hőmérséklet befolyásolhatja az anyagbiztonsági ráhagyást, a hűtési igényt, a hőtágulást és a vészhelyzeti működési határértékeket.
Adja meg, hogy mennyi ideig tartanak az egyes csúcsok, milyen gyakran fordulnak elő, és hogy a ventilátor tovább működik-e az esemény alatt.
A hőmérséklet a gáz sűrűségét is megváltoztatja. A sűrűség megváltoztatja a nyomást és az elnyelt teljesítményt, amelyet a ventilátor teljesítménygörbéje képvisel, ezért a forró{1}}gáz működését a valós üzemi hőmérsékleten kell ellenőrizni.
Hogyan befolyásolja a gáz hőmérséklete az ipari ventilátor teljesítményét →Magas{0}}hőmérsékletű ventilátorszerkezet
A szükséges konfiguráció az ellenőrzött hőmérsékleti üzemtől és a tényleges folyamatközegtől függ.
Járókerék és ház anyaga
Az anyagválasztásnál figyelembe kell venni a hőmérsékletet, az oxidációt, a korróziót, a poreróziót, a hegesztést és a várható élettartamot,-nem csak a hőmérsékletet.
Csapágyszigetelés és hűtés
A csapágyhelyzet, a hőszigetelés, a hűtőtárcsa, a léghűtés vagy más támogatott módszer felülvizsgálható a tengely hőmérsékletének megfelelően.
Motor helyzete és hajtása
A motornak a forró{0}}gáz útvonalán kívül kell maradnia. A hajtás elrendezése a hőmérséklet, a sebesség, a méret és a karbantartási hozzáférés alapján történik.
Hőtágulás
A burkolat, a tengely és a csőcsatlakozások elegendő hőtágulást igényelnek, különösen az ismételt fűtési és hűtési ciklusok során.
Szigetelés és felületvédelem
A külső szigetelési, bevonat- és személyzeti{0}}védelmi követelményeket össze kell hangolni a helyszín telepítési és karbantartási tervével.
Por, nedvesség és korrózió
A forró gáz hamut, kondenzálódó gőzt vagy korrozív összetevőket is tartalmazhat. Ezek a feltételek befolyásolják az anyag- és kopásvédelmet.
Normál ipari ventilátor vs{0}}magas hőmérsékletű ventilátor
| Tétel áttekintése | Szabványos ipari ventilátor | Magas{0}}hőmérsékletű ventilátor |
|---|---|---|
| Fő kiválasztási alap | Légáramlás, nyomás és normál légkör | Légáramlás, nyomás, folyamatos és csúcshőmérséklet |
| Anyagáttekintés | Szabványos szén-acél irány, ahol alkalmas | Az anyag hő-, oxidáció- és gázösszetétele ellenőrzött |
| Csapágyvédelem | Normál csapágyelrendezés | Szükség esetén a hőszigetelés és a hűtés felülvizsgálata |
| Bővítés áttekintése | Normál beépítési támogatás | Hőtágulás és kerékpározás mérlegelve |
| Process Medium | Tiszta vagy normál ipari levegő | Forró levegő, füstgáz, technológiai gáz, por vagy nedvesség |
Tipikus magas hőmérsékletű{0}}ventilátoralkalmazások
Ipari kemencék
Meleg{0}}gáz elszívása fűtési, olvasztási, hőkezelési-és termikus-folyamatkemencékből.
Kemencék és szárítók
Kipufogó és keringető útvonalak kemence-, szárító-soros és termikus-kezelési folyamatokhoz.
Kazán füstgáz
Kazán okozta huzat és forró füstgáz-szállítás a hővisszanyerő-vagy gáz-kezelési szakaszok után.
Termikus folyamat kipufogógáz
Egyedi forró-levegő és folyamat{1}}gáz elszívás ipari termeléshez és hő{2}}visszanyerő rendszerekhez.
A ventilátor kiválasztása előtt határozza meg a hőterhelést
Új projekt esetén adja meg az üzemi hőmérséklet-tartományt és a feldolgozási{0}}közegadatokat, valamint a szükséges légáramlást és nyomást.
● Folyamatos és csúcs bemeneti hőmérséklet
● Csúcsidőtartam és előfordulási gyakoriság
● Légáramlás és össznyomás
● Gázösszetétel, nedvesség és por
● Üzemidő és kezdési-leállási gyakoriság
● Anyag-, hűtés-, motor- és teljesítményigény
Illessze az interfészt, és javítsa ki a meglévő hibamódot
Csereműveletekhez küldje el a működési előzményeket és a valós hő- vagy mechanikai problémát-nem csak az eredeti modellszámot.
● Ventilátor és motor adattábla fotók
● Jelenlegi légáramlás, nyomás, sebesség és teljesítmény
● Normál és rendellenes hőmérsékleti rekordok
● Bemeneti, kimeneti és alapozási méretek
● Probléma: deformáció, repedés, kopás, csapágyhő vagy vibráció
● Helyszíni fotók, rajzok és rendelkezésre álló telepítési terület
Magas{0}}hőmérsékletű ipari ventilátorral kapcsolatos kérdések
Milyen hőmérsékletet kell biztosítani a ventilátor kiválasztásához?
Adja meg mind a folyamatos bemeneti hőmérsékletet, mind a legmagasabb rövid távú-hőmérsékletet, valamint a csúcsidőtartamot, a frekvenciát és azt, hogy a ventilátor tovább működik-e a csúcsidőszakban.
Használható-e normál kazánventilátor magas{0}}hőmérsékletű gázhoz?
Csak a tényleges hőmérséklet, az anyag, a csapágy, a tengely, a hűtés és az üzemi feltételek felülvizsgálata után. A szabványos modellnév önmagában nem erősíti meg a magas hőmérsékletű{1}}alkalmasságot.
A magasabb hőmérséklet mindig rozsdamentes acélt igényel?
Nem. Az anyagválasztás a hőmérséklettől, az oxidációtól, a korróziótól, a poreróziótól, a hegesztéstől, a költségektől és a várható élettartamtól függ. Először át kell tekinteni a folyamatközeget.
Miért fontos a csapágyszigetelés és a hűtés?
A tengelyen áthaladó hő növelheti a csapágy és a kenőanyag hőmérsékletét. A szükséges szigetelési vagy hűtési intézkedés az ellenőrzött tengelyoldali hőterheléstől függ.
Milyen adatok szükségesek a magas hőmérsékletű{0}}ventilátor árajánlathoz?
Küldje el a légáramlást, a teljes nyomást, a folyamatos és csúcshőmérsékletet, a gázösszetételt, a port, a nedvességet, az üzemórákat, a telepítési elrendezést, a motor szabványát, a mennyiséget és a projekt rendeltetési helyét.
Kapcsolódó ipari rajongói oldalak
Folytassa a magas-hőmérsékletű termékcsaládról a kemence kipufogórendszerére, a kazán által indukált-huzatcsaládra, a kazán kényszerített-huzatú családjára vagy a teljes kazánventilátor-választási útmutatóra.
A kemence magas{0}}hőmérsékletű kipufogógáza
Tekintse át a folyamat hőmérsékletét, a gáz összetételét, a hűtést, a porkezelést és a teljes rendszer ellenállását.
Magas{0}}hőmérsékletű rendszer megtekintése →Kazán által indukált huzatventilátorok
Hasonlítsa össze a füstgáz-elszívást, a negatív-nyomást és a por-eltávolító kazánventilátor irányait.
ID Fans megtekintése →Bojler Forced Draft ventilátorok
Hasonlítsa össze az égési-levegő-ellátás, az égőnyomás és a tiszta-levegő-oldali kazánventilátor irányait.
FD rajongók megtekintése →Kazánventilátor-választási útmutató
Hasonlítsa össze az indukált-huzatot, a kényszerhuzatot- és a magas-hőmérsékletű feladatokat a kazán teljes útvonaláról.
Olvassa el a Kiválasztási útmutatót →Küldje el magas{0}}hőmérsékletű ventilátor kötelességét
Adja meg a légáramlást, a teljes nyomást, a folyamatos és csúcs bemeneti hőmérsékletet, a csúcs időtartamát, a gáz összetételét, a por és nedvesség állapotát, az üzemórákat, a telepítési elrendezést, a motor szabványát, a mennyiséget és a rendeltetési helyet. Csere projektekhez csatolja a meglévő adattáblát és interfész rajzot.
